Решётки ЭКО применяются в начале технологического цикла очистки сточных вод и предназначаются для извлечения мелких и средних грубодисперсных примесей из потока сточных вод. Решетки РС выпускаются с величиной прозора от 5 мм. Решетки ЭКО могут применяться для процеживания осадка перед подачей на механическое обезвоживание.
Принцип действия

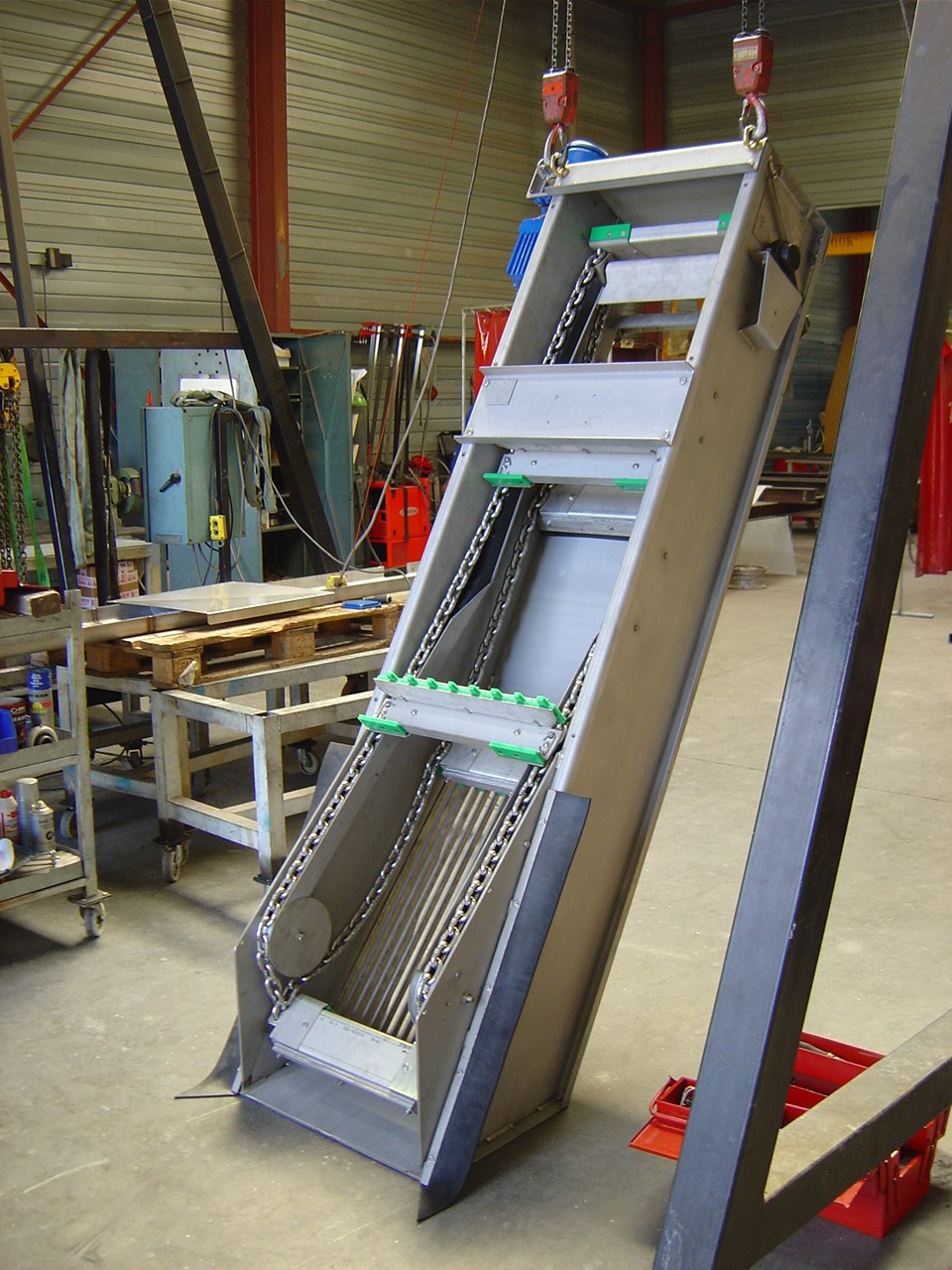

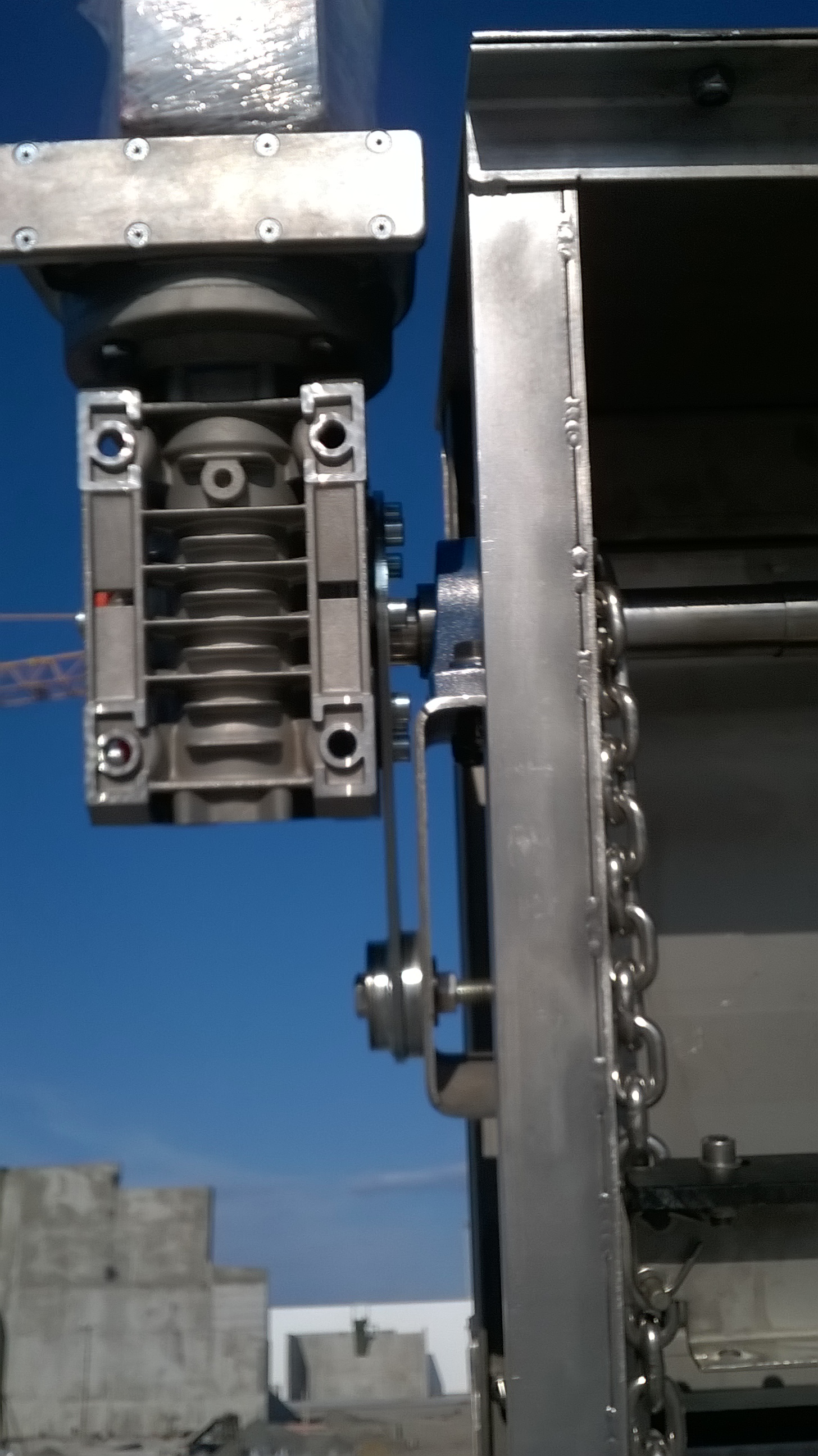

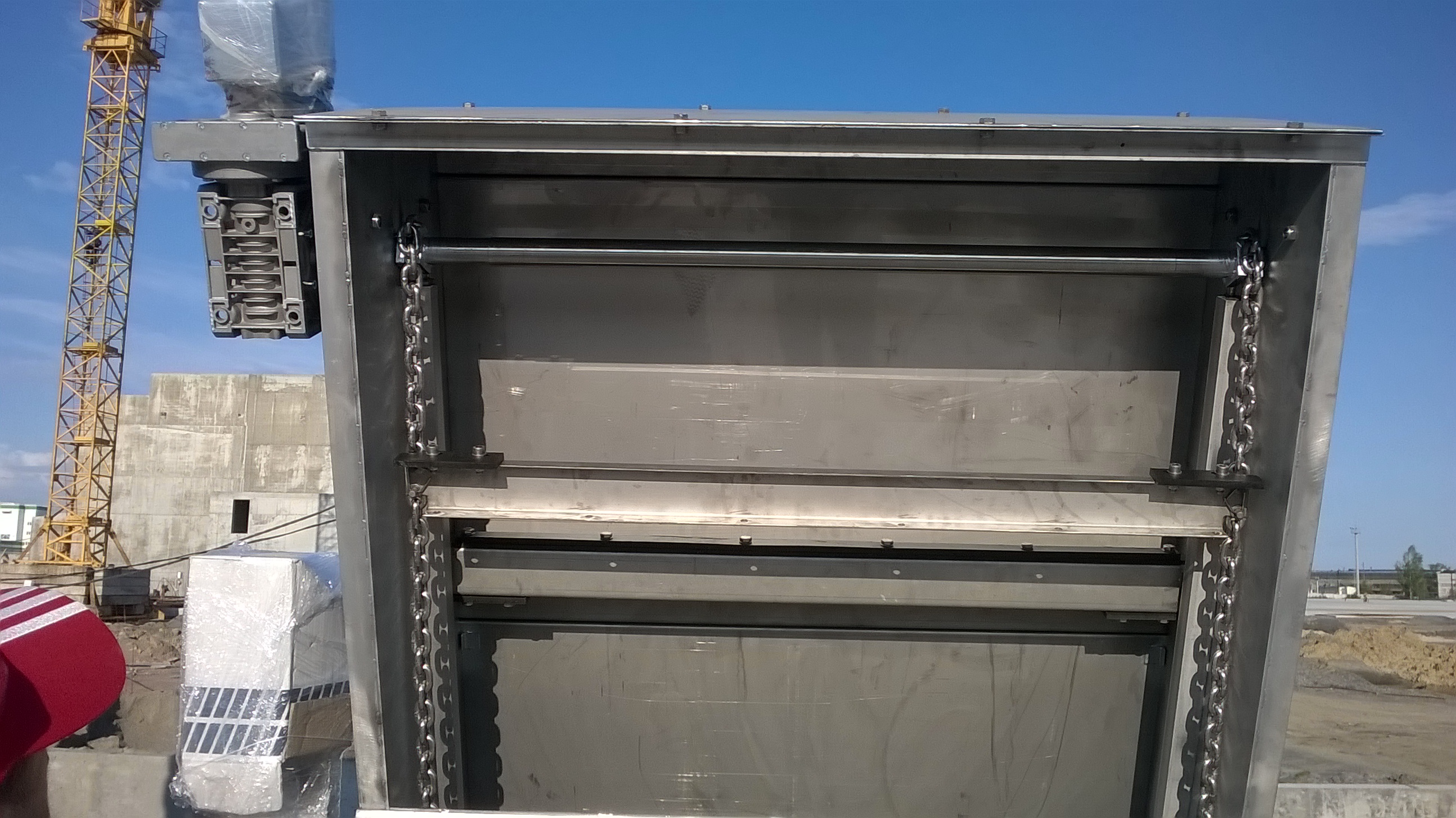

Решётка ЭКО состоит из каркаса с установленным внутри фильтровальным полотном, приводной системы, сбрасывателя и граблин. Мотор-редуктор приводит в движение приводной вал. Закрепленные на цепях граблины захватывают мусор из потока сточной воды, перемещают его вдоль фильтровального полотна до сбрасывателя, который направляет отходы на ленту транспортера. Решётка ЭКО оснащена автоматической блокировкой привода. При возникновении перегрузок привод выключается, срабатывает звуковая и световая сигнализация.
Оснащение решётки электроприводом с частотным регулированием позволяет изменять скорость движения граблин, а также объединить комплекс оборудования в единую систему с общим центром управления и подключить к системе удаленной диспетчеризации. Управление работой решётки осуществляется с пульта управления.
Особенности конструкции решётки ЭКО
В конструкции решётки ЭКО отсутствуют поперечные перемычки на фильтровальном полотне, наличие которых — основная причина образования «кос» из волокнистых включений. Собираясь в спрессованные комья, волокнистые «косы» заклинивают полотно решётки, либо, отрываясь от нее, попадают в насосы, выводя их из строя.
Конструкция фильтровального полотна полностью исключает возможность забивания прозоров и обматывания волокнистых включений вокруг элементов полотна.
Оригинальные технические решения обеспечивают саморегенерацию полотна и полную устойчивость к залповым поступлениям грубодисперсных примесей.

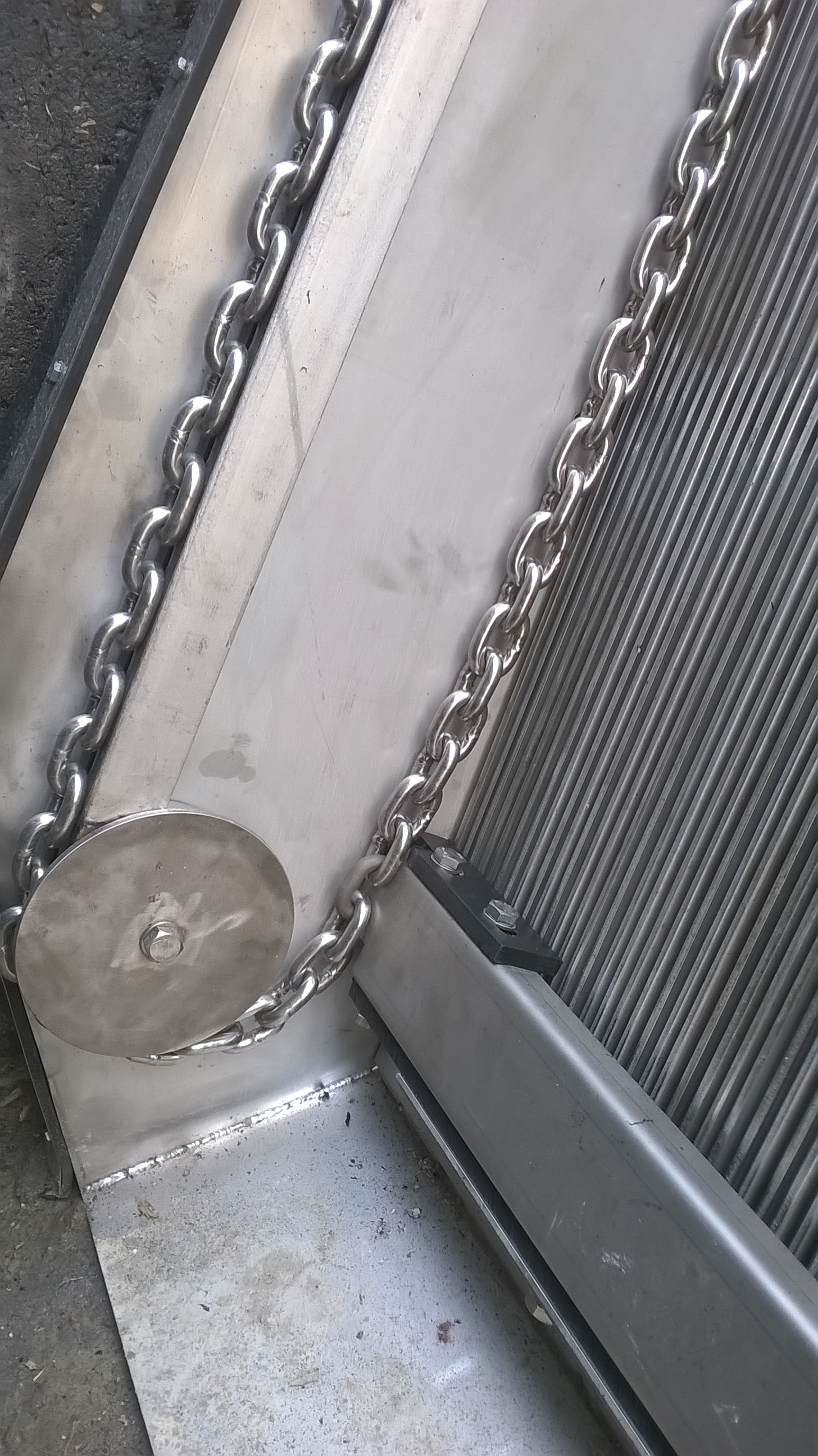

Механизм натяжения приводных цепей исключает неравномерность движения граблин и возможность их перекоса.

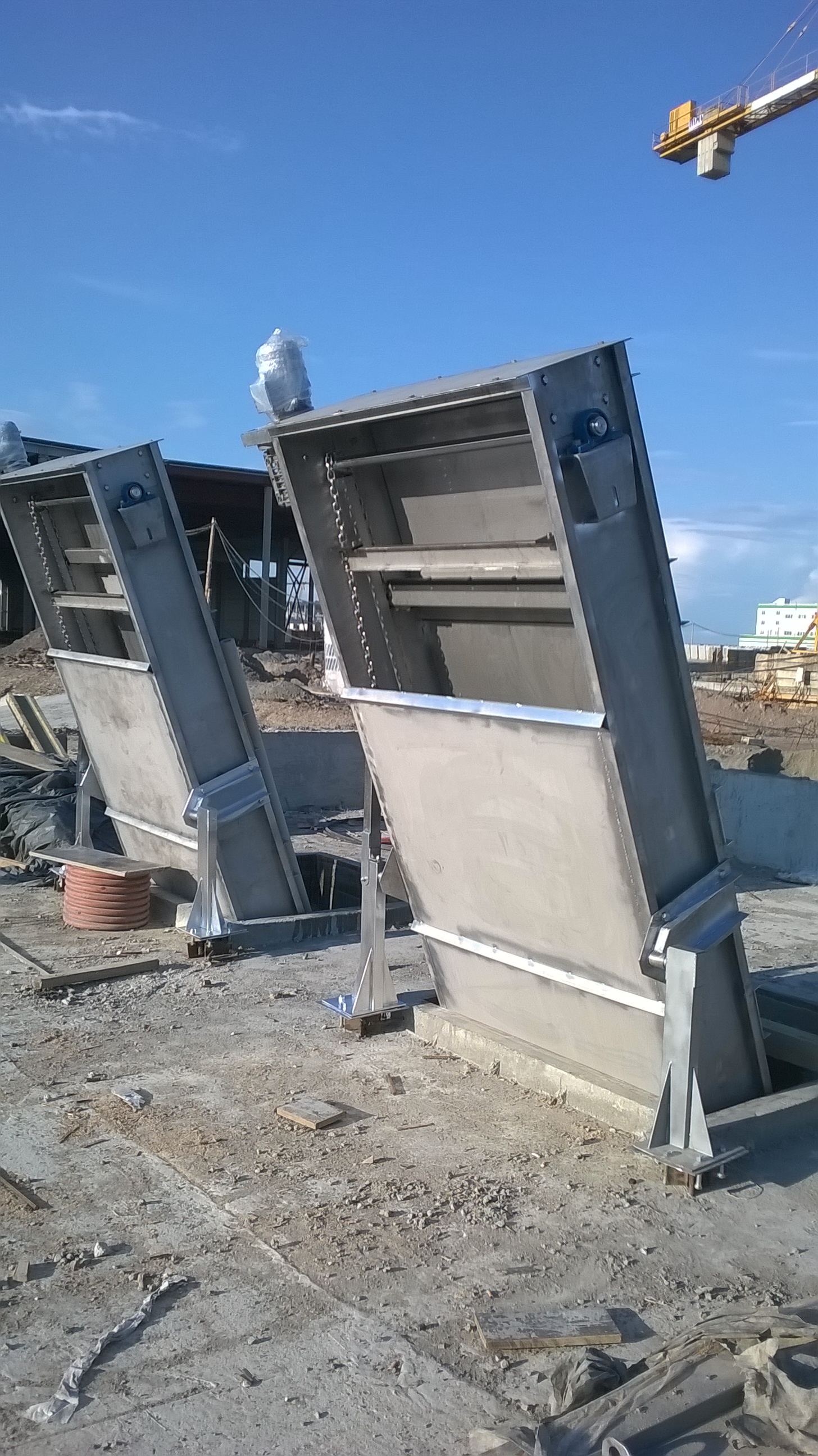

Решетка имеет конструктивные элементы, позволяющие обеспечить герметичность установки решетки в каналах без дополнительных строительных работ.
Оригинальная конструкция фильтровального полотна решетки обеспечивает "живое сечение" до 80% (при минимальной величине прозора 5мм), что позволяет минимизировать потери напора и гарантирует возможность включения решетки в существующую гидравлическую схему действующих очистных сооружений.
Конструкция сбрасывателя исключает удары и шум в процессе работы.
Для дополнительной очистки граблин после сбрасывателя предусмотрено специальное устройство.
На случай возникновения предельных нагрузок решётка ЭКО оснащена автоматической блокировкой привода.
В конструкции предусмотрена возможность реверса граблин для освобождения застрявшего в полотне предмета, после аварийной остановки привода.
Работа решётки ЭКО практически бесшумна, уровень шума не превышает 25 дБА.
Оригинальная конструкция установочных крепёжных элементов позволяет монтировать решётку в канал при ограниченности площади и высоты пространства помещения.
В случае ограниченности пространства в цехе или малой длины канала, решетка комплектуется оригинальным откатным устройством.
Наличие частотного преобразователя позволяет выбрать оптимальный режим работы.
Решётка обладает высокой устойчивостью к механическим повреждениям от крупных включений в сточной воде, что резко сокращает аварийность и необходимость в аварийных ремонтных работах.
Высокая ремонтопригодность решётки позволяет осуществлять ремонтные работы при минимальном оснащении ремонтных служб.
Решетка может опционально комплектоваться мусоросборочным контейнером, гидропрессом или ленточным транспортером.
